Вначале о “правом клапане” (дросселе). Установка его желательна в случае постоянной необходимости значительного понижения температуры воды. Как пример – присоединение тёплого пола параллельно отопительным приборам. В этом случае температура воды на выходе источника тепла поддерживается по соответствующему отопительному температурному графику или выше него. А ведь для тёплого пола требуется вода со значительно более низкой температурой. Она обеспечивается в результате смешения. Поскольку подмес обратной воды требуется постоянно, и он существенный, то можно создать дополнительный путь для его протекания – ввести в схему “правый клапан” (дроссель). При условии сохранения температуры воды для тёплого вода (то есть коэффициента смешения) появление этого “внешнего” подмеса вызовет эквивалентное уменьшение подмеса через трёхходовой клапан. Сектор работы трёхходового клапана сместится от края (“полностью закрытого” положения) к середине (области более чувствительной для регулирования) и расширится.

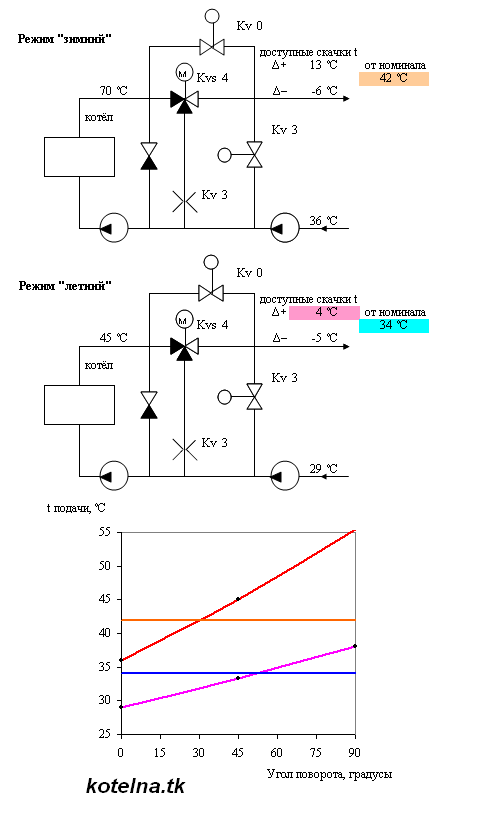

На иллюстрации виден пример расчёта пропускной способности “правого клапана” (дросселя) для тёплого пола. Вычисления выполнены по условию “в летнем режиме доступный скачок температуры подачи – 4°C”:

Здесь по расчёту получается так, что в отсутствие “правого клапана” (дросселя) затвор трёхходового клапана поворачивается в секторе 15–27 градусов, а с дросселем Kv3 – в секторе 30–52 градуса.

Возможно использование в этой схеме и “верхнего” дросселя. Оно должно сопровождаться адекватным увеличением Kv “правого” дросселя. Всё вместе это приведёт к дальнейшему расширению сектора работы трёхходового клапана. В этом примере ограничение сектора работы пределами “0 градусов” и “90 градусов” произойдёт с “верхним” дросселем Kv4 и “правым” Kv17.

Получается так, что пропускная способность “верхнего” дросселя может достигать значительных величин. Возникает вопрос, можно ли благодаря такому “байпасу” использовать трёхходовой клапан с меньшей Kvs (Kvs прямого хода)? Всё тот же расчёт показывает, что после замены трёхходового клапана Kvs4 на Kvs2,5, но уже с “верхним” дросселем Kv1,5 (разность “Kvs4 – Kvs2,5”) и “правым” Kv7, его сектор работы станет “15–75 градусов”.

Ещё о “верхнем клапане” (дросселе). Если в АИТП реализуется схема смешения с трёхходовым клапаном (№2 или №4), то расчёт может показать желательность использования в ней “верхнего клапана” (дросселя) для выпрямления диаграммы-линии расхода воды в системе отопления. Его пропускная способность – ориентировочно 3% от Kvs трёхходового клапана.
